Fanouškovský zážitek ze zápasu netvoří jen dění na hřišti. Důležitou roli hraje i atmosféra. Aby Letná nabídla moderní prostředí i z pohledu zvuku, klub před novou sezonou přistoupil ke kompletní výměně starých reproduktorů. Nově se celý stadion opírá o profesionální ozvučovací systém světové značky BOSE.
Původní ozvučení i přes částečné modernizace již nevyhovovalo potřebám klubu. Trpělo nerovnoměrným pokrytím, rozdíly v hlasitosti mezi sektory a slabou srozumitelností hlášení. To se nyní mění.
Nový systém využívá směrové reprosoustavy BOSE, které jsou známé z velkých stadionů či koncertních hal po celém světě. Výhodou je nejen čistý a dynamický zvuk, ale i schopnost přesně cílit pokrytí tak, aby zvuk nedopadal zbytečně do okolí stadionu a minimalizoval rušení okolní zástavby.
Fanoušci se mohou těšit na výrazně lepší zvuk, srozumitelnost hlášení, výraznější doprovodnou hudbu i rychlejší reakci systému na aktuální dění na stadionu.
Původní systém z roku 1995 už byl technicky zastaralý a neumožňoval nám předávat fanouškům informace v dostatečné kvalitě a srozumitelnosti.
Na otázky ohledně technického řešení odpovídají manažer stadionu Roman Dušek (RD) a Marek Barabáš (MB), AV Systém designer ze společnosti AVT Group, která ozvučení na našem stadionu realizovala a instalovala.
Proč jsme přistoupili k výměně ozvučení na našem stadionu?
RD: Částečná obměna zvukového systému proběhla už v letech 2020 a 2022. Tehdy jsme řešili nejkritičtější místa, jako například protilehlou tribunu nebo spodní sektory. Původní systém z roku 1995 už byl technicky zastaralý a neumožňoval nám předávat fanouškům informace v dostatečné kvalitě a srozumitelnosti. Klíčovým důvodem ale byla bezpečnost, konkrétně spolehlivost při případném evakuačním hlášení.
RD: Částečná obměna zvukového systému proběhla už v letech 2020 a 2022. Tehdy jsme řešili nejkritičtější místa, jako například protilehlou tribunu nebo spodní sektory. Původní systém z roku 1995 už byl technicky zastaralý a neumožňoval nám předávat fanouškům informace v dostatečné kvalitě a srozumitelnosti. Klíčovým důvodem ale byla bezpečnost, konkrétně spolehlivost při případném evakuačním hlášení.
Postupně se však ukázalo, že kombinace různých typů systémů s odlišnou výkonností přináší komplikace. Pro zvukaře bylo téměř nemožné nastavit zvuk tak, aby byl konzistentní ve všech částech stadionu. Proto jsme se nyní rozhodli celý areál ozvučit jednotným, výkonným systémem, který pokrývá všechny veřejné prostory.
Jaký typ reprosoustav jsme zvolili?

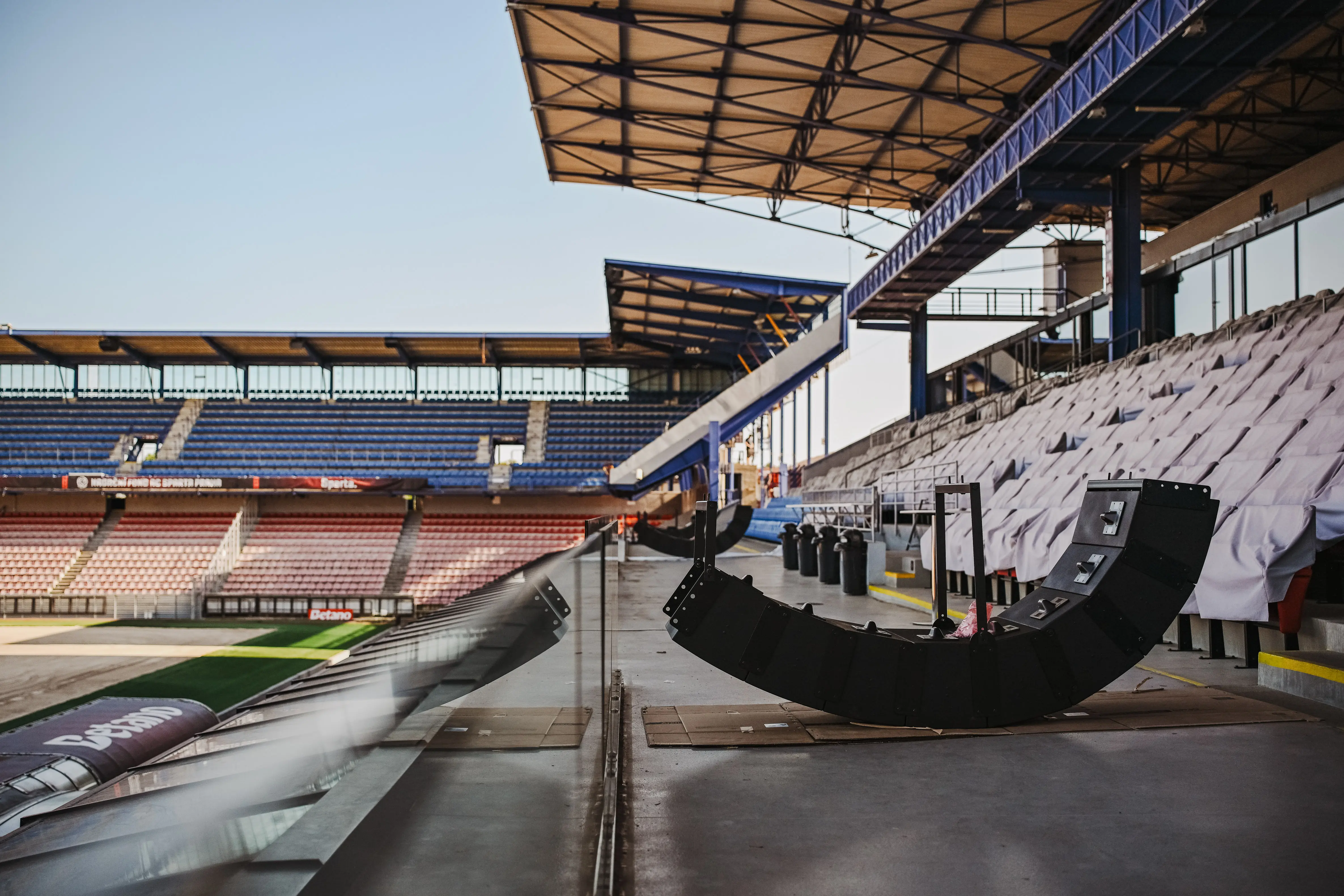

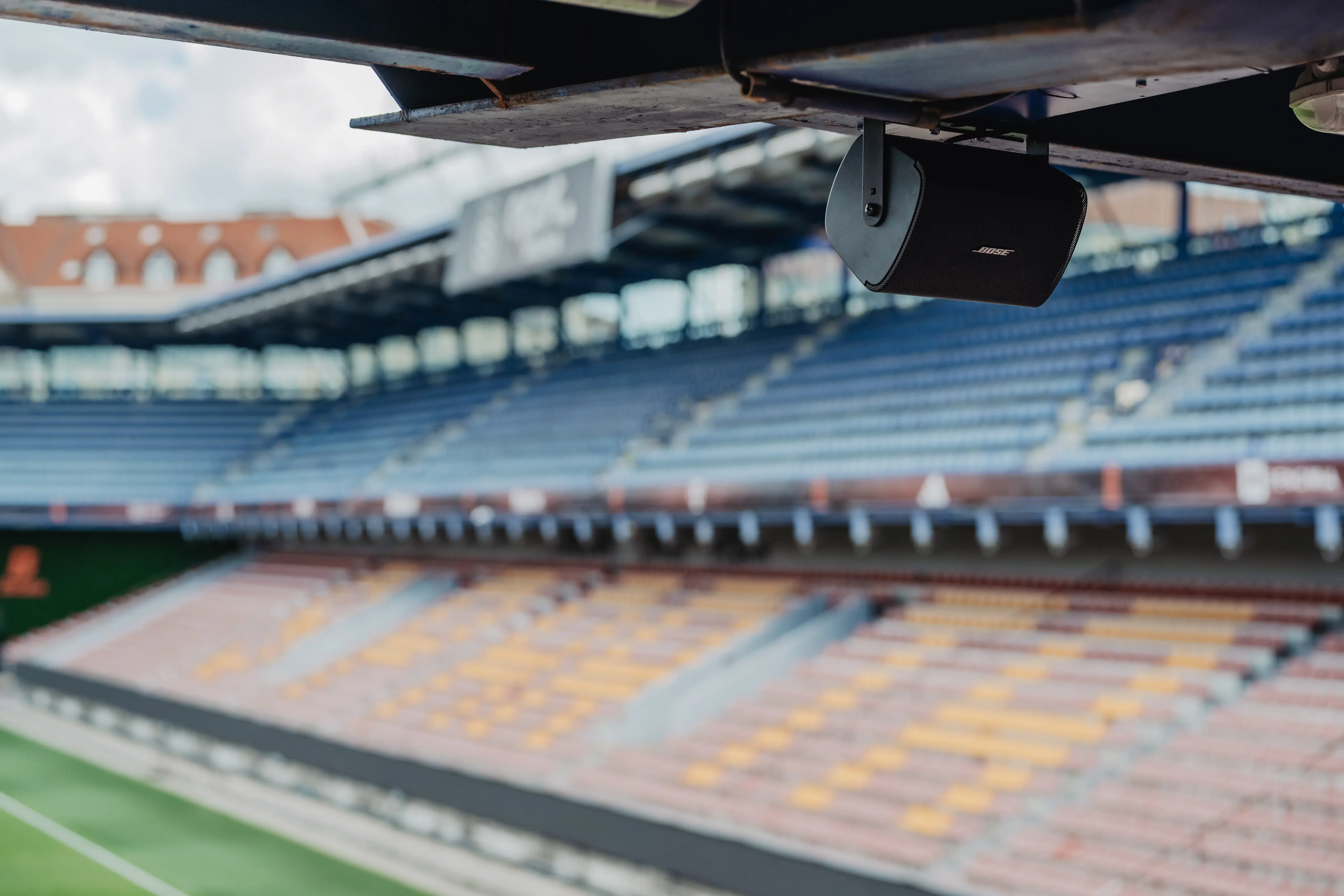

MB: Instalovali jsme systémy značky BOSE, konkrétně z řady ArenaMatch. Použité reprosoustavy mají různé vyzařovací charakteristiky podle konkrétního umístění. Každý reprobox obsahuje jeden 14" basový reproduktor (woofer) a šest výškových kompresních měničů. Reproduktory fungují ve dvojicích, což zajišťuje plynulé pokrytí prostoru.
MB: Instalovali jsme systémy značky BOSE, konkrétně z řady ArenaMatch. Použité reprosoustavy mají různé vyzařovací charakteristiky podle konkrétního umístění. Každý reprobox obsahuje jeden 14" basový reproduktor (woofer) a šest výškových kompresních měničů. Reproduktory fungují ve dvojicích, což zajišťuje plynulé pokrytí prostoru.
V čem se nový systém liší od původního?
MB: Nový systém tvoří jednotné, plně integrované řešení ozvučení celého stadionu. Od jednotného řízení přes DSP zesilovače a digitální procesory až po moderní infrastrukturu. Oproti starému systému, který byl složen z různých částí, je tento akusticky konzistentní napříč celým stadionem.
MB: Nový systém tvoří jednotné, plně integrované řešení ozvučení celého stadionu. Od jednotného řízení přes DSP zesilovače a digitální procesory až po moderní infrastrukturu. Oproti starému systému, který byl složen z různých částí, je tento akusticky konzistentní napříč celým stadionem.
Jaké jsou technické parametry systému, jako třeba výkon, zónování nebo digitální řízení?
MB: Celkový příkon zesilovačů dosahuje přibližně 50 kW (42 zesilovacích kanálů po 1200 W). Je však nutné dodat, že v praxi nejsou všechny zesilovače zatížené na maximum současně.
MB: Celkový příkon zesilovačů dosahuje přibližně 50 kW (42 zesilovacích kanálů po 1200 W). Je však nutné dodat, že v praxi nejsou všechny zesilovače zatížené na maximum současně.
.webp)
Hudební výkon systému, takzvaný program power handling, je přes 100 kW, což lépe odpovídá reálné dynamice zvuku. Důležitým konstrukčním rozhodnutím bylo nepoužít tradiční 100V rozvody, které jsou běžné u starších systémů, ale jít cestou principu „jeden reproduktor – jeden zesilovací kanál“. Přestože to znamená delší kabelové trasy, výsledkem je výrazně vyšší kvalita i dynamika zvuku.
RD: Systém je navíc plně digitálně řízený a rozdělený do několika zón. Díky tomu můžeme samostatně ozvučit konkrétní části stadionu, například sektory hostů, ochozy nebo prostory před turnikety.

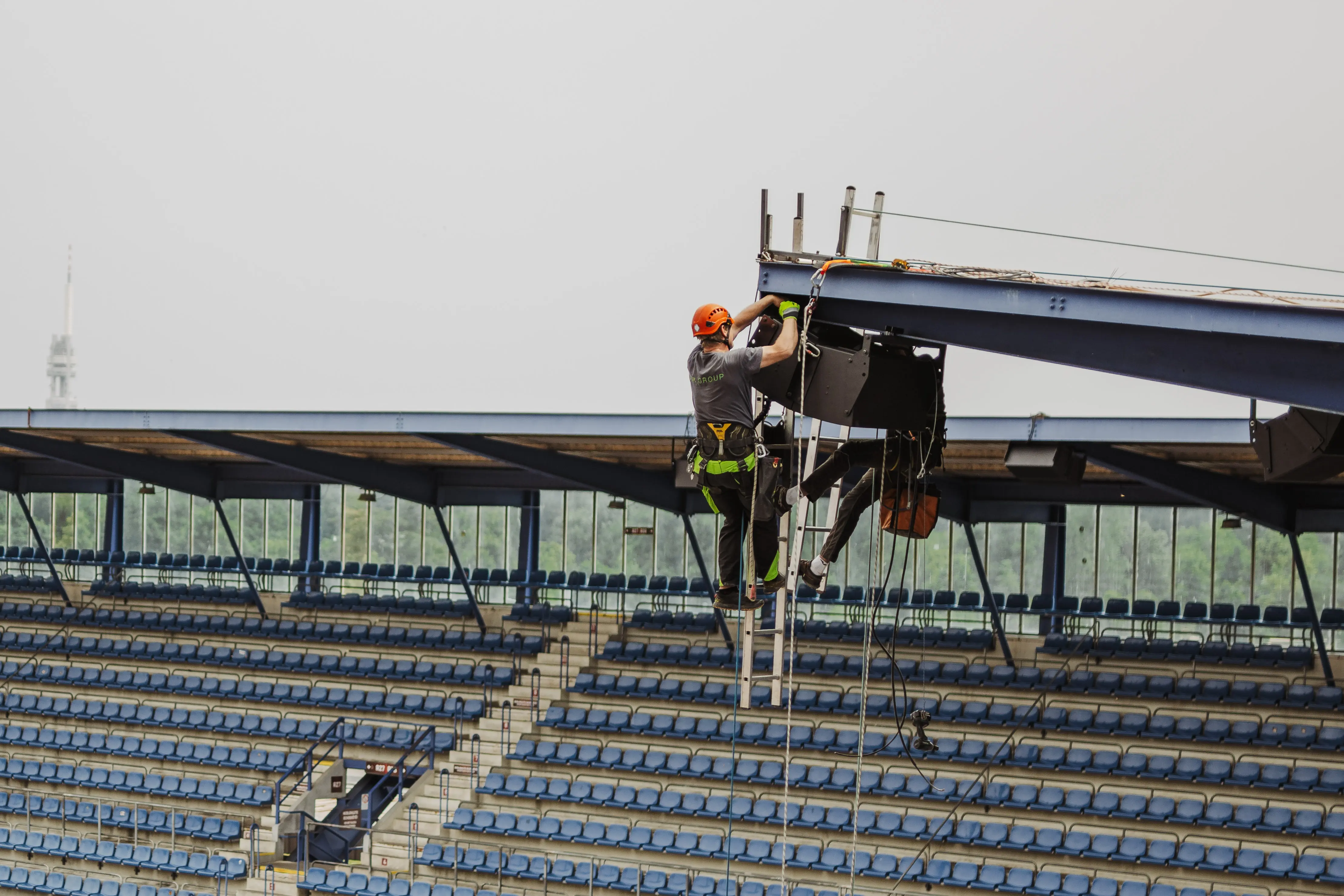

V místech, kam se technika nedostala, sehráli klíčovou roli horolezci, kteří pracovali s lanovou technikou a kladkami.
Mysleli jste při instalaci také na okolí stadionu a omezení hluku směrem ven?
RD: Stejně jako u modernizace osvětlení jsme i zde kladli důraz na minimalizaci dopadu na okolí. Stadion je ale architektonicky otevřený, a proto by úplná eliminace hluku vyžadovala zásadní stavební úpravy, například opláštění stadionu nebo instalaci protihlukových stěn, což aktuálně není reálné.
RD: Stejně jako u modernizace osvětlení jsme i zde kladli důraz na minimalizaci dopadu na okolí. Stadion je ale architektonicky otevřený, a proto by úplná eliminace hluku vyžadovala zásadní stavební úpravy, například opláštění stadionu nebo instalaci protihlukových stěn, což aktuálně není reálné.
MB: Použité reprosoustavy mají precizní směrovost. Díky tomu je zvuk cílen pouze do požadovaných zón. Zejména střední a vysoké frekvence zůstávají uvnitř stadionu a zbytečně neunikají ven.
V čem je Letná specifická z hlediska akustiky a samotné instalace?

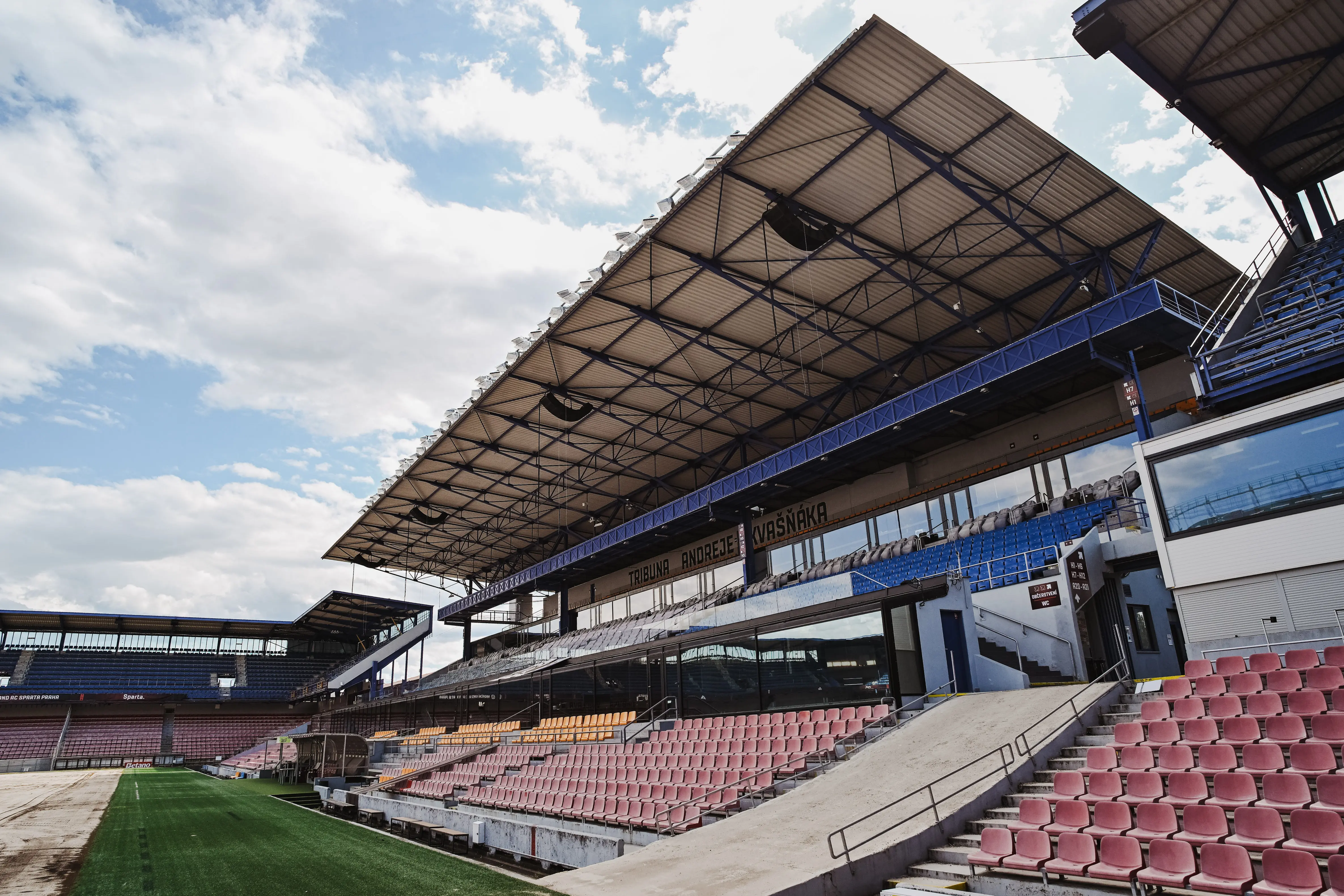

MB: Letenský stadion má, podobně jako většina podobných staveb, betonovou konstrukci, která akustiku zásadně ovlivňuje. Navíc se akustické vlastnosti výrazně mění podle toho, jak je stadion zaplněný. Při návrhu systému proto byla klíčová precizní směrovost reprosoustav, která pomáhá minimalizovat odrazy a zajistit co nejlepší srozumitelnost.
MB: Letenský stadion má, podobně jako většina podobných staveb, betonovou konstrukci, která akustiku zásadně ovlivňuje. Navíc se akustické vlastnosti výrazně mění podle toho, jak je stadion zaplněný. Při návrhu systému proto byla klíčová precizní směrovost reprosoustav, která pomáhá minimalizovat odrazy a zajistit co nejlepší srozumitelnost.
Jak probíhala samotná instalace systému?

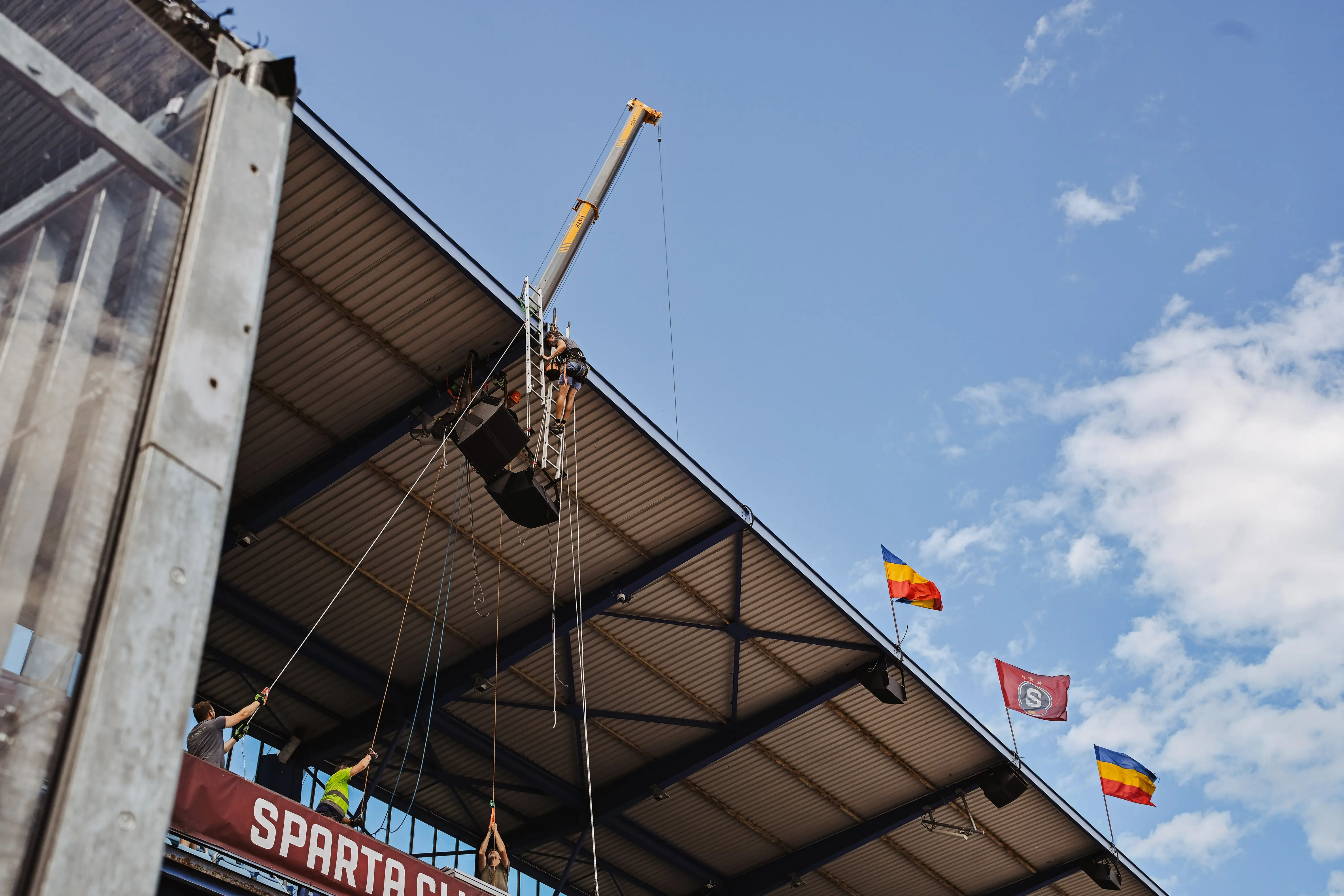

RD: Pro montáž kabeláže a samotných reprosoustav jsme používali vysokozdvižné plošiny. V místech, kam se technika nedostala, sehráli klíčovou roli horolezci, kteří pracovali s lanovou technikou a kladkami. Instalace byla kvůli tomu samozřejmě náročnější. Celý projekt trval více než šest týdnů a po prvních testech jsme s výsledkem velmi spokojeni. Věříme, že rozdíl pocítí i fanoušci hned při prvním zápase nové sezony.
RD: Pro montáž kabeláže a samotných reprosoustav jsme používali vysokozdvižné plošiny. V místech, kam se technika nedostala, sehráli klíčovou roli horolezci, kteří pracovali s lanovou technikou a kladkami. Instalace byla kvůli tomu samozřejmě náročnější. Celý projekt trval více než šest týdnů a po prvních testech jsme s výsledkem velmi spokojeni. Věříme, že rozdíl pocítí i fanoušci hned při prvním zápase nové sezony.
